POPULACE AVR AS440 تنظیم‌کننده ولتاژ خودکار برای سیستم‌های تحریک ژنراتور بی‌مسواک است که برای آلترناتورهای ژنراتور در محدوده وسیعی از خروجی طراحی شده است. POPULACE AVR AS440 را به تولیدکنندگان مجموعه ژنراتور، کارگاه‌های بازسازی و توزیع‌کنندگان خدماتی که ماژول AVR قابل اعتماد و کاملاً مستند شده را می‌طلبد، عرضه می‌کند. AVR AS440 از فناوری تیریستور با کنترل فاز نیم‌موج همراه با فناوری نصب سطحی استفاده می‌کند تا اندازه فشرده‌ای برای برد کنترل داشته باشد که در محفظه‌های استاندارد پنل کنترل ژنراتور جای می‌گیرد. تشخیص ولتاژ 120/240V قابل انتخاب با جامپر و حفاظت داخلی در برابر کاهش فرکانس، AVR AS440 را برای طیف وسیعی از پیکربندی‌های ژنراتور مناسب می‌سازد بدون اینکه نیاز به اجزای حفاظتی خارجی اضافی باشد. تابع استارت نرم AVR AS440 در هر روشن‌شدن، ولتاژ خروجی ژنراتور را به تدریج افزایش می‌دهد و تنش سیم‌پیچی آلترناتور را در طول چرخه فعال‌سازی کاهش می‌دهد.

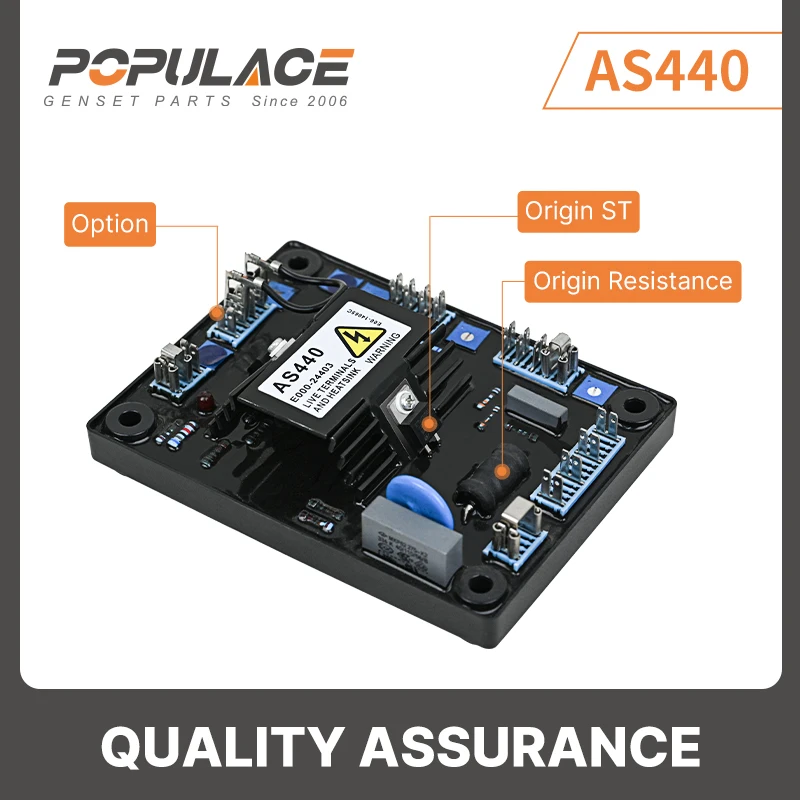

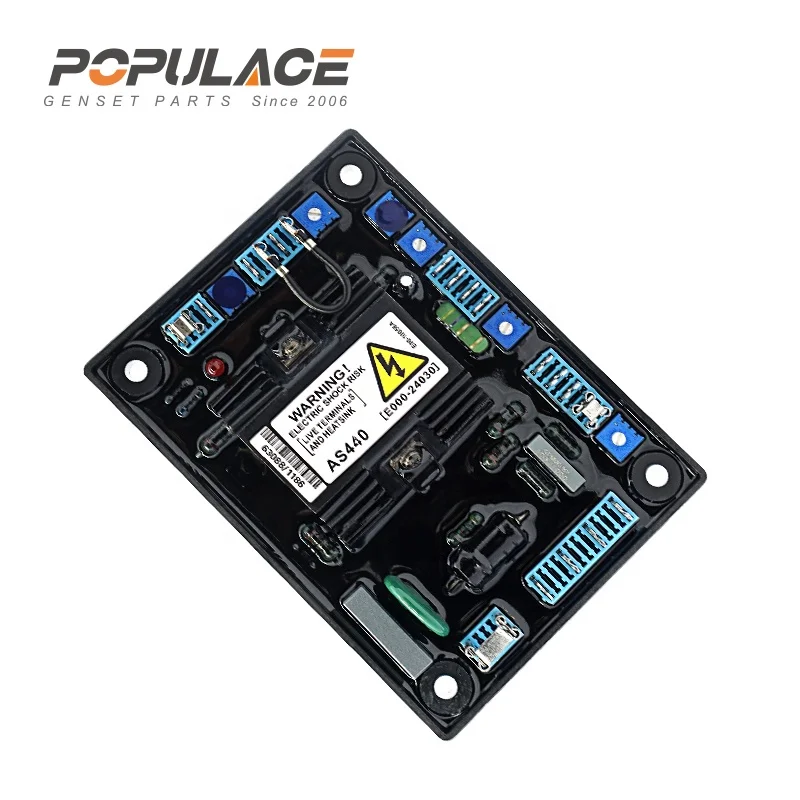

رگولاتور ولتاژ AVR AS440 نوع تریستوری کنترل‌شده با فاز نیم‌موج است و بخشی یکپارچه از سیستم تحریک ژنراتورهای جریان متناوب بدون جاروبک محسوب می‌شود. در حین کار، این رگولاتور ولتاژ خروجی ژنراتور را از طریق ترمینال‌های حسگر خود پایش می‌کند و به‌طور مداوم جریان تحریک مستقیم را که به سیم‌پیچ تحریک روتور ژنراتور تزریق می‌شود، تنظیم می‌کند تا ولتاژ خروجی پایدار باقی بماند. برد فناوری نصب سطحی (SMT) AVR AS440 تعداد زیادی از اجزا را در سطحی کوچک مجتمع می‌کند و از این رو برای محفظه‌های کنترل ژنراتورهای فشرده و کاربردهای ژن‌ست‌های نصب‌شده روی تابلو مناسب است.

ورودی حسگر AVR AS440 با استفاده از جامپر قابل انتخاب بین ۱۲۰ ولت جریان متناوب (۹۵ تا ۱۳۲ ولت) و ۲۴۰ ولت جریان متناوب (۱۹۰ تا ۲۶۴ ولت) است، هر دو در اتصال تک‌فاز دو سیمه، که انعطاف‌پذیری را برای سازندگان ژنراتور در سطح استانداردهای مختلف ولتاژ شبکهٔ بین‌المللی با یک نسخهٔ تخته فراهم می‌کند. خروجی AVR AS440 حداکثر ۹۰ ولت جریان مستقیم را در ورودی ۲۰۷ ولت جریان متناوب تأمین می‌کند و جریان میدان پیوستهٔ آن ۴ آمپر و جریان میدان موقت آن ۶ آمپر برای مدت ۱۰ ثانیه است تا به نیازهای کوتاه‌مدت تحریک میدان پاسخ دهد. AVR AS440 دارای ترمینال اتصال ترانسفورماتور جریان افت (Droop CT) است که امکان تقسیم بار راکتیو را هنگام کار موازی با سایر ژنراتورهای بدون جاروبک مجهز به این قابلیت روی یک اتوبوس مشترک فراهم می‌سازد. دقت تنظیم ولتاژ AVR AS440 بهتر از ±۱٪ در شرایط کنترل موتور با دقت ۴٪ ارزیابی شده است و نیازمندی‌های پایداری خروجی را برای کاربردهای ژنراتورهای اضطراری و اصلی برآورده می‌کند. محافظت از کاهش فرکانس در AVR AS440، تحریک میدان را زمانی که سرعت موتور از فرکانس نامی کمتر شود، کاهش می‌دهد تا از اشباع بیش‌ازحد آلترناتور جلوگیری شود.

• کنترل تریستور نیم‌موج اس‌وی‌آر ای‌اس۴۴۰ از فناوری تریستور کنترل‌شده با فاز برای تنظیم نرم و پیوسته جریان میدان استفاده می‌کند و اعوجاج هارمونیکی کمتری نسبت به طرح‌های سوئیچینگ تمام‌موج دارد که معمولاً در اس‌وی‌آر‌های ارزان‌تر یافت می‌شوند.
• تشخیص ولتاژ ۱۲۰/۲۴۰ ولت با جامپر قابل انتخاب اس‌وی‌آر ای‌اس۴۴۰ از طریق انتخاب جامپر روی برد، ورودی‌های تشخیص ۱۲۰ ولتی و ۲۴۰ ولتی را پشتیبانی می‌کند و بنابراین استانداردهای مختلف ولتاژ شبکهٔ بین‌المللی را پوشش می‌دهد بدون آنکه نیاز به نسخه‌های جداگانهٔ برد در موجودی قطعات شما باشد.
• افزایش تدریجی ولتاژ در حالت راه‌اندازی نرم تابع راه‌اندازی نرم داخلی اس‌وی‌آر ای‌اس۴۴۰، ولتاژ خروجی ژنراتور را در هر بار راه‌اندازی به‌صورت تدریجی افزایش می‌دهد و این امر فشار واردشده بر سیم‌پیچ‌های آلترناتور و بارهای حساس متصل‌شده را در فرآیند برق‌رسانی کاهش می‌دهد.
• کاهش خروجی در صورت کاهش فرکانس با نشانگر ال‌ای‌دی اس‌وی‌آر ای‌اس۴۴۰ دارای محافظت از نوع کاهش خروجی در صورت کاهش فرکانس است که با یک نشانگر ال‌ای‌دی اختصاصی همراه است؛ این امر به اپراتور سیگنال بصری واضحی می‌دهد زمانی که سرعت موتور در شرایط گذرا یا خطا از فرکانس نامی پایین‌تر می‌رود.
• پشتیبانی از عملیات موازی با کنترل افت ولتاژ رگولاتور ولتاژ خودکار AS440 دارای ترمینال اتصال ترانسفورماتور افت (CT) برای تقسیم بار راکتیو بین ژنراتورها در پیکربندی‌های اتصال موازی با اتصال اتوبوس است و بنابراین برای نیروگاه‌های چند ژنراتوری مناسب می‌باشد.

ساختار برد فناوری نصب سطحی ای‌وی‌آر ای‌اس۴۴۰ کاهش دهندهٔ قطعات عبوری از سوراخ است و مقاومت در برابر لرزش را در محیط‌های کنترل ژنراتور بهبود می‌بخشد، جایی که لرزش ناشی از موتور و بار می‌تواند در طول زمان سرپیچ‌های قطعات معمولی را شل کند. محافظت یکپارچهٔ ای‌وی‌آر ای‌اس۴۴۰ در برابر کاهش فرکانس، روش رایج آسیب به آلترناتور را برطرف می‌کند و نیازی به ماژول رلهٔ خارجی اضافی در پنل ژنراتور ندارد؛ بنابراین مدار کنترل فشرده باقی می‌ماند.

برای سازندگان تجهیزات نیروگاه‌های ژنراتوری (OEM)، قابلیت انتخاب ولتاژ حس‌کنندهٔ جامپری در AVR AS440 بدین معناست که یک تختهٔ تنها می‌تواند پلتفرم‌های ژنراتوری ۱۲۰ ولتی و ۲۴۰ ولتی را پوشش دهد؛ این امر زنجیرهٔ تأمین را ساده‌تر می‌کند و تعداد شماره‌های قطعات مجزای AVR را که باید انبار شوند، کاهش می‌دهد. تیم‌های خدماتی که AVR AS440 را در محل نصب و راه‌اندازی می‌کنند، از بلوک‌های ترمینال با برچسب‌گذاری واضح و جامپرهای داخلی استفاده می‌کنند که تنظیمشان بدون نیاز به ابزارهای تخصصی یا تجهیزات برنامه‌نویسی بسیار آسان است. قابلیت پشتیبانی از عملیات موازی با CT افت در AVR AS440، کاربرد ماژول را به نصب‌های بزرگ‌تر گسترش می‌دهد که در آن دو ژنراتور یا بیشتر، اتوبوس مشترکی را به اشتراک می‌گذارند و باید خروجی بار واکنشی را تعادل بخشند.

AVR AS440 برای طیف گسترده‌ای از کاربردهای تنظیم ولتاژ ژنراتور مناسب است. توزیع‌کنندگان خدماتی و سازندگان اصلی ژنراتور (OEM) این AVR را برای موارد استفادهٔ زیر موجود دارند:

• مجموعه‌های ژنراتوری اضطراری : AVR AS440 به‌طور گسترده‌ای در ژنراتورهای اضطراری بدون جاروبک تک‌فاز و سه‌فاز برای اماکن تجاری و صنعتی که در هنگام قطعی شبکه، نیازمند خروجی ولتاژ پایدار هستند، استفاده می‌شود.
• کاربردهای توان اولیه سایت‌های صنعتی بدون اتصال به شبکه، سایت‌های ساخت‌وساز و ایستگاه‌های دورافتاده مخابراتی از رگولاتور ولتاژ خودکار AVR AS440 برای حفظ خروجی تنظیم‌شده در شرایط بار متغیر روی مجموعه‌های نیروگاهی دیزلی استفاده می‌کنند.
• سیستم‌های اتصال موازی از طریق اتصال اتوبوس نصب‌ها که دو یا چند مجموعه نیروگاهی را روی یک اتوبوس مشترک به‌کار می‌برند، از AVR AS440 با ترمینال جریان‌سنج افت (Droop CT) آن برای تعادل بار راکتیو بین واحدهای تولیدکننده استفاده می‌کنند.
• بازسازی و تعمیرات ژنراتور کارگاه‌های بازسازی آلترناتور که رگولاتورهای ولتاژ معیوب یا فرسوده را جایگزین می‌کنند، از AVR AS440 به‌عنوان جایگزین مستقیم برای پلتفرم‌های ژنراتور بی‌قرصی سازگان‌دار با AS440 استفاده می‌کنند.
• تأمین قطعات مولد برای صادرات توزیع‌کنندگان قطعات در آفریقا، خاورمیانه، جنوب شرق آسیا و آمریکای جنوبی AVR AS440 را به‌عنوان ماژول استاندارد جایگزین برای آلترناتورهای بی‌قرصی در اختیار کارگاه‌های محلی قرار می‌دهند.



توزیع‌کنندگان و مراکز خدمات مجموعه‌های ژنراتور که AVR AS440 را از POPULACE تهیه می‌کنند، به ماژول رگولاتور ولتاژ تست‌شده در کارخانه با قیمت تأمین رقابتی و موجودی مطمئن دسترسی پیدا می‌کنند. سازگاری AVR AS440 با طیف وسیعی از ژنراتورهای القایی بدون جاروبک مبتنی بر پلتفرم تحریک AS440 به این معناست که یک شماره قطعه موجود در انبار، نیازهای خدماتی را برای چندین برند و مدل ژنراتور پوشش می‌دهد.

POPULACE محصول AVR AS440 را به توزیع‌کنندگان در آفریقا، خاورمیانه، جنوب شرق آسیا و آمریکای جنوبی صادر می‌کند، با بسته‌بندی مناسب برای حمل بین‌المللی. خریدارانی که AVR AS440 را تهیه می‌کنند، نمودارهای اتصال و برگه‌های مشخصات فنی را برای پشتیبانی از تیم‌های خدمات میدانی در زمان راه‌اندازی دریافت می‌کنند. سوابق تست پیش از حمل AVR AS440 نیازمندی‌های خرید مراکز خدمات واجد شرایط ژنراتور را برآورده می‌سازد. نگهداری موجودی AVR AS440 دوره زمانی خدمات ژنراتورهای القایی بدون جاروبک و توقف تجهیزات مشتری را کاهش می‌دهد.

سوال: AVR AS440 با چه انواع ژنراتورهایی سازگار است؟
پاسخ: رگولاتور AVR AS440 برای آلترناتورهای ژنراتور بی‌بروش با سیستم تحریک سازگان‌دار با AS440 طراحی شده است. این رگولاتور از نوع تریستور نیم‌موج است؛ بنابراین، برای کارکرد صحیح، نیازمند آلترناتور بی‌بروشی است که دارای استاتور تحریک‌کننده و مجموعه یکسوکنندهٔ چرخان باشد. این رگولاتور برای ژنراتورهای دارای جاروبک یا ژنراتورهای مغناطیس دائمی مناسب نیست.

سوال: ولتاژ سنسوری AVR AS440 چگونه تنظیم می‌شود؟
پاسخ: AVR AS440 دارای جامپر داخلی است که امکان انتخاب بین ورودی سنسوری ۱۲۰ ولت AC (۹۵ تا ۱۳۲ ولت) و ۲۴۰ ولت AC (۱۹۰ تا ۲۶۴ ولت) را فراهم می‌کند. برای عملکرد صحیح تنظیم ولتاژ در محدودهٔ مشخص‌شده، باید جامپر AVR AS440 را پیش از نصب، به‌درستی متناسب با ولتاژ سنسوری ژنراتور متصل‌شده تنظیم کرد.

سوال: آیا AVR AS440 را می‌توان در پیکربندی‌های ژنراتور موازی استفاده کرد؟
الف: بله. وسیلهٔ تنظیم ولتاژ خودکار AVR AS440 دارای ترمینال اتصال ترانسفورماتور جریان کاهشی (Droop CT) برای تقسیم بار راکتیو بین دو یا چند ژنراتور متصل به اتوبوس مشترک است. ترانسفورماتور جریان کاهشی باید مطابق نمودار اتصال منتشرشده، به ترمینال AVR AS440 متصل شود. عملکرد موازی AVR AS440 نیازمند آن است که تمام ژنراتورهای گروه دارای ماژول‌های AVR قابلیت‌دار ترانسفورماتور جریان کاهشی باشند. راه‌اندازی صحیح AVR AS440 بر اساس نمودار اتصال، برای توزیع متعادل توان راکتیو در گروه موازی حیاتی است.
