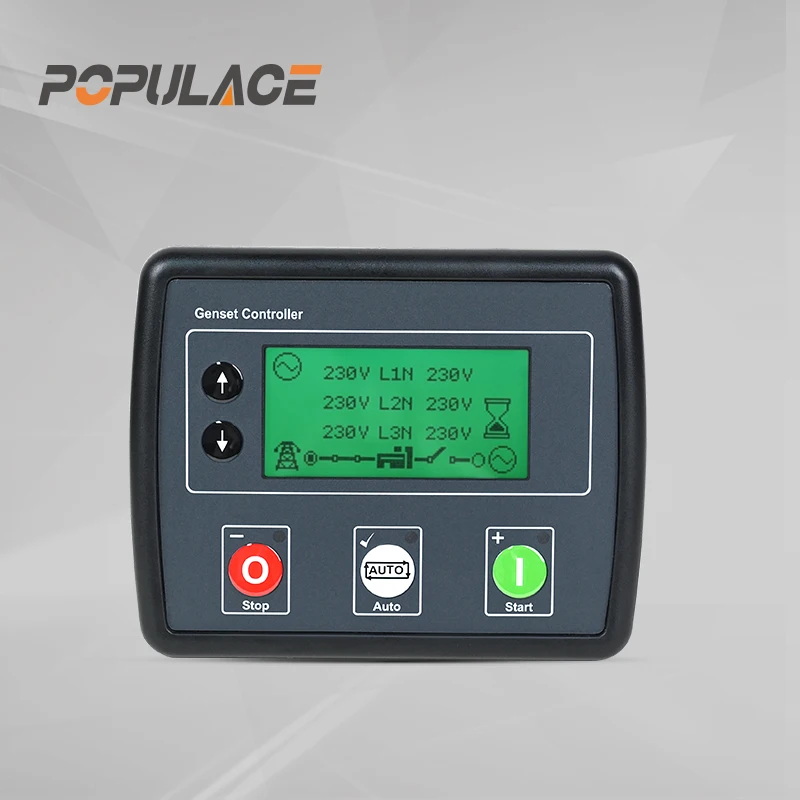

DSE4520 idarəetmə qurğusu – rezerv enerji təchizatı tətbiqləri üçün dizel qeneratordan istifadə edilən kompakt Avtomatik şəbəkə arızası (AMF) idarəetmə moduludur. DSE4520 idarəetmə qurğusu daimi olaraq gələn şəbəkə təchizatını izləyir və şəbəkə enerjisi itdikdə qeneratordan işə salınmasını əmr edir; yük köçürməsini və yenidən köçürməni avtomatik olaraq idarə edir. Həm AMF, həm də avtomatik işə salınma rejimləri üçün konfiqurasiya edilə bilən DSE4520 idarəetmə qurğusu, tək qeneratordan istifadə edilən rezerv enerji təchizatı qurğuları üçün etibarlı, tək modullu idarəetmə həllini qeneratordan istifadə edilən panel qurucularına təqdim edir.

DSE4520 idarəetmə qurğusu operatorların iştirakı olmadan tam avtomatik əsas enerji mənbəyinin arızalanma ardıcıllığını idarə edir. Şəbəkə gərginliyi konfiqurasiya edilmiş həddi keçdikdə DSE4520 idarəetmə qurğusu mühərrikə başlama ardıcıllığını başlatır, çevirmə cəhdlərini izləyir və çıxış gərginliyi və tezliyi hədləri daxilində sabitləşdiyi təsdiqləndikdən sonra yükü generatora ötürür. Şebeke bərpası zamanı DSE4520 idarəetmə qurğusu yükü şəbəkəyə geri ötürür və mühərriki söndürmədən əvvəl tənzimlənə bilən soyuma prosesindən keçirir. DSE4520 idarəetmə qurğusu bu tam dövrü heç bir mərhələdə əl ilə giriş olmadan idarə edir.

DSE4520 idarəetmə qurğusu AMF funksiyasından başqa, müstəqil avtomatik işə salma modulu kimi də konfiqurasiya edilə bilər; beləliklə, bir yeganə hardware hissə nömrəsi həm AMF panel dizaynları, həm də sadə işə salma/dayandırma idarəetmə tətbiqləri üçün istifadə oluna bilər. 140 mm x 113 mm x 43 mm ölçülü qutuda yerləşdirilən və 118 mm x 92 mm panel kəsilməsi olan DSE4520 idarəetmə qurğusu standart generator panellərinə və yenidən təchizat (retrofit) qurğularına mükəmməl uyğun gəlir. Modul 8 V–35 V DC gərginlikdə işləyir; buna görə də DSE4520 idarəetmə qurğusu birbaşa 12 V və 24 V generator akkumulyator sistemləri ilə uyğundur.

• Avtomatik şəbəkə arızası aşkarlaması: DSE4520 idarəetmə qurğusu şəbəkə gərginliyini izləyir və şəbəkədə arıza baş verdikdə mühərrikin işə salınma ardıcıllığını aktivləşdirir
• İkiqat konfiqurasiya rejimi: DSE4520 idarəetmə qurğusu AMF modulu və ya heç bir hardware dəyişikliyi tələb etməyən müstəqil avtomatik işə salma modulu kimi işləyə bilər
• Geniş DC təchizat diapazonu: DSE4520 idarəetmə qurğusu 8 V–35 V davamlı gərginlikdə işləyir və həm 12 V, həm də 24 V generator akkumulyator sistemlərini dəstəkləyir
• Çoxsaylı çıxış kanalları: DSE4520 idarəetmə qurğusu, panel kabelləşməsinin çevikliyini təmin etmək üçün yanacaq, başlama, rele və köməkçi çıxışlarla birlikdə ayrı-ayrı cərəyan reytinqləri təmin edir
• Geniş AC gərginlik ölçüsü: DSE4520 idarəetmə qurğusu, geniş tezlik diapazonunda 15V-dən 415V-a qədər fazadan-neytralə gərginlikləri şəbəkə və generator üçün ölçür
• Maqnit qəbuledici girişi: DSE4520 idarəetmə qurğusu, +/–0,5V-dən 70V-a qədər girişi gərginliklərində və 10 000Hz-ə qədər tezlikdə mühərrik sürətini hiss etməyə imkan verir
• Sıx panel montaj forması: DSE4520 idarəetmə qurğusu, maksimum panel qalınlığı 8 mm olan standart 118 mm x 92 mm kəsikdə quraşdırılır
• Geniş tezlik uyğunluğu: DSE4520 idarəetmə qurğusu, 3,5 Hz-dən 75 Hz-ə qədər şəbəkə və generator iş tezliklərini əhatə edir

DSE4520 idarəetmə qurğusu, əsas enerji mənbəyinin itirilməsinin aşkarlanması, mühərrik ardıcıllığının təşkili və yük idarəetmə funksiyalarını bir neçə relye qurğularından ibarət çoxkomponentli sistemlərdə ayrı-ayrı komponentlərin hər bir funksiyasını yerinə yetirməsi ilə yaranan kabelləşmə mürəkkəbliyini azaldaraq, bir neçə funksiyanı birləşdirən kompakt bir qurğu kimi birləşdirir. DSE4520 idarəetmə qurğusunu seçən panel qurucuları yanacaq çıxışı, başlama çıxışı, relye kontaktları və dörd köməkçi kanalı tək bir modulda birləşdirərək hər bir panel montajı üçün hissələrin qiymətini və montaj müddətini azaldırlar. DSE4520 idarəetmə qurğusunun iki rejimli dizaynı OEM satınalma komandalarına AMF və avtomatik başlama panel növləri üçün eyni bir hissə nömrəsindən istifadə etməyə imkan verir və ehtiyat hissələrinin idarə edilməsini sadələşdirir. DSE4520 idarəetmə qurğusunu quraşdıran generator mühəndisləri onu çoxsaylı ayrı-ayrı idarəetmə relyelərindən ibarət sistemlərlə müqayisədə daha asan quraşdırma və işə salma imkanı tapırlar.

DSE4520 idarəetmə qurğusunun maqnit qəbuledici girişi yalnız AC gərginlik ölçməsi aşağı başlatma dövriyyəsində az etibarlı olan mühərrik platformalarına uyğunluğu genişləndirir və daha birbaşa sürət ölçmə yolu təmin edərək bu platformalarda başlatma performansını artırır. DSE4520 idarəetmə qurğusunun geniş DC təchizat diapazonu standart 12 V və ya 24 V panel konfiqurasiyalarında əlavə gərginlik şərtləndirmə avadanlığına ehtiyac yaratmır və beləliklə, komponent sayını və sahədə quraşdırma müddətini azaldır.

DSE4520 idarəetmə qurğusu müxtəlif sektorlarda dizel generatorların rezerv və əsas enerji təchizatı tətbiqləri üçün geniş miqyasda uyğundur:

• Ticari obyektlər: DSE4520 idarəetmə qurğusu ofislər, ticarət sahələri və yüngül ticari obyektlər üçün avtomatik rezerv enerji keçidini idarə edir
• Telekommunikasiya infrastrukturu: DSE4520 idarəetmə qurğusu uzaq bazalar stansiyalarında və idarə olunmayan rabitə avadanlığı otaqlarında rezerv generatorları avtomatik olaraq işə salır
• Səhiyyə obyektləri: DSE4520 idarəetmə qurğusu klinikalar və xəstəxanalar üçün təcili rezerv enerji təminatı tələb edən avtomatik generator işə salma funksiyasını idarə edir
• Sənaye rezervi: DSE4520 idarəetmə qurğusu ən qısa şəbəkə fasilələrinin istehsal davamlılığını pozduğu fabriklər və emal zavodları üçün dəstək göstərir
• Kiçik məlumat mərkəzləri: DSE4520 idarəetmə qurğusu elektrik şəbəkəsinin çıxış etdiyi zaman server və şəbəkə avadanlıqlarını qorumaq üçün rezerv generatorları işə salır
• OEM generator paketləri: Generator istehsalçıları DSE4520 idarəetmə qurğusunu tam generator panel paketlərində standart AMF modulu kimi inteqrasiya edirlər

DSE4520 idarəetmə qurğusunu seçən panel qurucuları və generatorların orijinal avtomatik istehsalçıları (OEM) əlavə relelər olmadan əsas enerji monitorinqini, mühərrikə başlama/dayandırma ardıcıllığını və yük ötürülməsi idarəetməsini əhatə edən tək modul AMF həllini əldə edirlər; bu da hər bir qurulma üçün kabelləşmə işini və komponentlərin qiymətini azaldır. DSE4520 idarəetmə qurğusunun kompakt form-faktoru daha sıx panel düzülüşlərini dəstəkləyir; bu, sahədə və ya zavodda məhdud yerlərdə işləyərkən praktiki üstünlük təşkil edir. Satınalma komandaları DSE4520 idarəetmə qurğusunu iki rejimli çevikliyi üçün qiymətləndirirlər: tək hissə nömrəsi həm AMF, həm də avtomatik başlama tətbiqlərini əhatə edir; bu da anbar ehtiyatlarını minimal saxlayır və idarə olunması lazım olan variantların sayını azaldır.

Xidmət mütəxəssisləri DSE4520 idarəetmə qurğusunu standart kəsilmə ölçüləri, geniş təchizat gərginliyi qəbulu və quraşdırma və sahədə dəyişdirilməni səmərəli edən aydın çıxış qiymətləndirmələri üçün qiymətləndirirlər. Generator istifadəçiləri isə etibarlı generatorun əsas şəbəkənin itirilməsinə cavab verməsi vacib olduğu yerlərdə, idarə olunmayan uzaq məntəqələrdə və işləyən obyektlərdə DSE4520 idarəetmə qurğusuna etibar edirlər.

S1: DSE4520 idarəetmə qurğusu nə edir?
C1: DSE4520 idarəetmə qurğusu gələn əsas şəbəkə təchizatını izləyir və elektrik enerjisi itirildikdə generatoru avtomatik olaraq işə salır; yük ötürülməsi və geri ötürülməsi prosesini əl ilə müdaxilə olmadan idarə edir.

S2: DSE4520 idarəetmə qurğusu əsas şəbəkəni hiss etmədən işləyə bilərmi?
C2: Bəli, DSE4520 idarəetmə qurğusu avtomatik əsas şəbəkənin itirilməsini aşkar etməyə ehtiyac olmayan tətbiqlər üçün müstəqil avtomatik başlama modulu kimi konfiqurasiya edilə bilər.

S3: DSE4520 idarəetmə qurğusu hansı təchizat gərginliklərini qəbul edir?
A3: DSE4520 idarəetmə qurğusu 8 V-dən 35 V-ə qədər davamlı DC girişi qəbul edir və bu səbəbdən həm 12 V, həm də 24 V generator akkumulyator sistemləri ilə uyğundur.

S4: DSE4520 idarəetmə qurğusu hansı çıxış kanallarını təmin edir?
A4: DSE4520 idarəetmə qurğusunun yanacaq və işə salma çıxışları qısa müddətli 10 A və davamlı 5 A yüklənməyə, C və D rele çıxışları isə 8 A, 250 V volt-siz, dörd köməkçi çıxış isə təchizat gərginliyində 2 A DC-yə nəzərdə tutulub.

S5: DSE4520 idarəetmə qurğusu üçün paneldə hansı kəsik tələb olunur?
A5: DSE4520 idarəetmə qurğusu 118 mm × 92 mm ölçülü panel kəsik tələb edir və maksimum panel qalınlığı 8,0 mm-dir.

S6: DSE4520 idarəetmə qurğusu maqnit qəbuledici girişi daxil edirmi?
A6: Bəli, DSE4520 idarəetmə qurğusu ±0,5 V-dən 70 V-ə qədər gərginlik və 10 000 Hz-ə qədər tezlik aralığında işləyən maqnit qəbuledici girişi daxil edir.
