DSE idarəetmə qurğularının dizel generatorların qorunması üçün əsas xüsusiyyətləri
Dizel generator dəstəsi gözlənilmədən arızalanarsa, nəticələr baha başa gələn dayanma vaxtından tutmuş qeyri-qaytarıla bilən mühərrik zədəsinə qədər uzanır. Yaxşı seçilmiş DSE idarəetmə qurğusu birincil müdafiə xəttidir — və əksər yaxşı saxlanılan quraşdırmalarda generatorun fəlakətli şəkildə deyil, təhlükəsiz şəkildə dayandırılmasının səbəbi budur. Bu məqalə sizin tətbiq sahəniz üçün Deep Sea Electronics generator idarəetmə qurğusunu satın almaq və ya təyin etməzdən əvvəl başa düşməli olduğunuz əsas qoruma xüsusiyyətlərini əhatə edir.
DSE idarəetmə qurğusu nəyi qoruyur?
DSE generator idarəetmə qurğusu qorunmanı iki fərqli sahədə idarə edir: özü mühərrik və generator çıxışı. Çoxlu alıcılar generator tərəfindəki qorunmaya (gərginlik və cərəyan) diqqət yetirirlər, lakin statistik olaraq dizel generator dəstlərində sahədə baş verən arızaların əksəriyyəti mühərrik tərəfindəki nasazlıqlardan qaynaqlanır. Doğru modulun təyin edilməsi üçün hər iki kateqoriyanı başa düşmək vacibdir.
Sadəcə belə deyə bilərik: idarəetmə qurğusu nəzarət edir, arızaları aşkar edir və səsli xəbərdarlıq, idarə olunan söndürmə və ya dərhal avtomatik söndürməni aktivləşdirməyə qərar verir. Reaksiya iyerarxiyası aşkarlama qabiliyyəti qədər əhəmiyyətlidir.
Mühərrik Mühafizə Xüsusiyyətləri
Mühərrik mühafizə funksiyaları DSE məhsul çeşidində, giriş səviyyəli modullardan irəli paralel idarəetmə qurğularına qədər standartdır. Bu funksiyalar mühərriki, yoxlanılmadıqda sürətli mexaniki aşınma və ya fəlakətli arıza ilə nəticələnə biləcək şərtlərdən qoruyur.
Yağ Təzyiqinin Aşağı Düşməsi Səbəbilə Söndürmə
DSE idarəetmə qurğuları yağ təzyiqini sensor siqnalları vasitəsilə davamlı izləyir. Təzyiq konfiqurasiya oluna bilən həddin (adi halda mühərrikin spesifikasiyasından asılı olaraq bar və ya PSI ilə müəyyən olunur) aşağısına düşdükdə, idarəetmə qurğusu əvvəlcədən xəbərdarlıq verir, sonra isə şərt davam etdikdə söndürmə ardıcıllığını başlatır. Əksər konfiqurasiyalarda bu sərt söndürmədir: idarəetmə qurğusu yüklərin vəziyyətindən asılı olmayaraq yanacaq və işıqlandırmanı kəsir.
Soyuducu Mayesinin Temperaturunun Yüksəlməsi Qarşısında Mühafizə
Mühərrikin artıq qızması, yüksək ətraf mühit temperaturunda və ya kifayət qədər havalandırılmayan quraşdırmalarda dizel generator qurğularının arızalanmasının əsas səbəbidir. DSE idarəetmə cihazları rezistiv soyuducu mayesi temperaturu ötürücüsündən gələn siqnalları qəbul edir və oxunuşları istifadəçi tərəfindən müəyyən edilən xəbərdarlıq və dayandırma nöqtələri ilə müqayisə edir. Tipik dizel generator qurğusu üçün xəbərdarlıq həddi adətən 95–100°C arasında olur və dayandırma 105–110°C-dən yuxarı temperaturda baş verir; lakin bu dəyərlər hər bir quraşdırma üçün tətbiqə xasdır və mühərrik istehsalçısının müəyyən etdiyi limitlərə uyğunluğunu təsdiqləmək lazımdır.
Aşırı sürətli dayandırma
Mühərrikin sürətinin artması təhlükəsizlik üçün kritik vəziyyətdir. DSE idarəetmə qurğuları mühərrik sürətini flywheel maqnit siqnalından əldə edir və onu konfiqurasiya oluna bilən sürət artımının həddi ilə müqayisə edir; bu hədd adətən nominal sürətin 110–115%-i kimi təyin olunur. Sürət artımı aşkar edildikdə, idarəetmə qurğusu digər iş şəraitlərindən asılı olmayaraq dərhal yanacaq verilməsini dayandırır. Bu funksiya üçün ümumiyyətlə daha sürətli idarəetmə reaksiyası üstünlük təşkil edir; çünki nominal sürətin 120%-nə bir neçə saniyə ərzində çatan sürət artımı gecikmiş reaksiya üçün heç bir imkan buraxmır.
Generatorun çıxış qorunması
Generator tərəfindən təmin edilən qorunma alternatorun elektrik çıxışını əhatə edir. Yaxşı konfiqurasiya olunmuş Dse 7320 idarəetmə qurğusu və ya Dse 6020 idarəetmə qurğusu bir neçə elektrik parametrini eyni zamanda izləyir və hər bir arıza növü üçün ayrı-ayrı xəbərdarlıq/dayandırma reaksiyaları verir.
Cərəyanın artması və yükün artması qarşısında qorunma
DSE 5520 modulu istehsalçının texniki sənədlərində qeyd olunduğu kimi, cərəyanın artımını izləməyə və KW, KVA və KVAr ölçməsinə imkan verir. Cərəyanın artımına qarşı qorunma ölçülən cərəyanı nominal tutumla müqayisə edir. Yükün artması vəziyyəti adətən generatorun nominal kW-dan müəyyən müddət ərzində davamlı olaraq artıq çıxışı kimi təyin olunur və bu, operatorların dayandırılma baş verməsindən əvvəl yükü azaltmalarına imkan verən xəbərdarlıqları aktivləşdirir. Ani qısa qapanma (cərəyanın artımı) və vaxta bağlı vəziyyət (yükün artması) arasındakı bu fərq, qorunma parametrlərini konfiqurasiya edərkən təsdiqlənməli praktik bir məsələdir.
Gərginlik Artımı və Gərginlik Azalması Qorunması
Gərginlik qorunması nominal çıxış gərginliyinin yuxarı və aşağı zolaqları ətrafında konfiqurasiya edilir. Üçfazalı tətbiqlərdə DSE idarəetmə cihazları üç fazanı müstəqil olaraq izləyir. AVR arızası və ya anidən yükün kəsilməsi kimi səbəblərlə yaranan birfazalı artıq gərginlik şərti, bütün üç fazanın arıza göstərməsini gözləmədən aşkar edilə bilər və bu şərtlərə uyğun cavab verilə bilər. Dəyişkən şəbəkə keyfiyyətinə malik bazarlar üçün DSE idarəetmə cihazları alan alıcılara görə, istifadəçi tərəfində (DSE 7320 kimi avtomatik əsas enerji mənbəyi pozulması modulları üçün) gərginlik azalması reaksiyasının davranışı da eyni dərəcədə vacibdir.
Ters Güc və Torpaqlama Arızası Qorunması
Paralel işləmə tətbiqlərində — yəni iki və ya daha çox generator bir bussbar ilə bölüşüldükdə — tərs güc qorunması, generatorun çıxışı bussbar gərginliyindən aşağı düşdükdə onun bussbardan motor kimi işləməsini qarşısını alır. Bu, avtomatik əsas enerji itirməsi və paralel işləmə senaryoları üçün xüsusi olaraq hazırlanmış DSE 7320 MKII kimi modullarda standart xüsusiyyətdir. Torpaqlama qətnaməsi qorunması neytral–torpaq yolunda axan cərəyanı aşkar edir və qətnamə səviyyəsindən asılı olaraq siqnal verir və ya dayandırma əmri verir. Bu funksiyalar, xüsusilə ikinci generator əlavə edilməyən tək-generator rezerv təchizat sistemlərində daha az aktiv olmaları səbəbilə, alıcılar tərəfindən spesifikasiya mərhələsində bəzən nəzərdən qaçırlar. Bununla belə, hər hansı bir obyektdə gələcəkdə ikinci generator əlavə edilmə ehtimalı mövcud olduqda bu funksiyalar hələ də aktual qalır.
Nəzarət və ölçmə imkanları
Mühafizədən artıq, DSE idarəetmə qurğuları elektrik və mühərrik parametrlərinin davamlı ölçüsünü təmin edir. DSE 7320 üçfazlı generator və şəbəkə hissəsi üçün hiss etmə və mühafizə funksiyalarını daxil edir və həm generator, həm də şəbəkə tərəfində gərginlik, cərəyan, tezlik və gücləndirici əmsal kimi parametrlərin ətraflı real vaxt monitorinqini dəstəkləyir. Qrafik ekran interfeysi — daha yüksək spesifikasiyalı DSE modullarında standart olaraq tətbiq olunur — operatorlara xarici ölçü cihazlarından istifadə etmədən bütün ölçülmüş parametrləri görməyə imkan verir.
Ölçü məlumatları eyni zamanda çoxlu DSE modullarında daxili olaraq qeyd edilir və bu, texniki xidmət komandalarının hadisədən sonra yoxlaya biləcəyi bir arıza tarixçəsi yaradır. Bu praktik olaraq faydalıdır: generator gözlənilmədən dayandıqda, arıza əvvəlki qeyd edilmiş dəyərlər texniklərə səbəb-təhlil üçün başlanğıc nöqtəsi verir və bununla da təxminlərə əsaslanan işləməni aradan qaldırır.

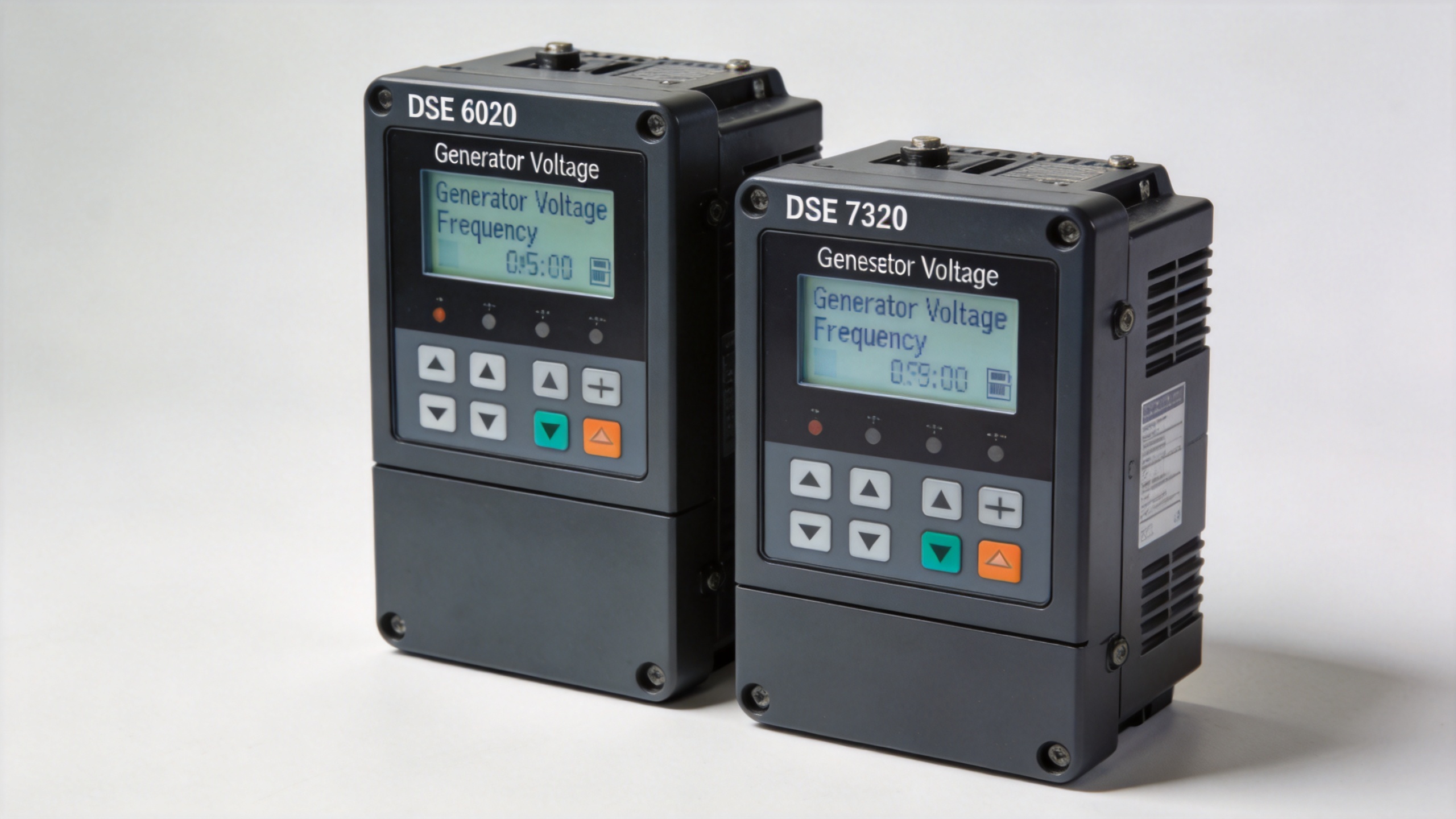

DSE 6020 və DSE 7320 müqayisəsi: Mühafizə səviyyələri arasındakı fərqlər
DSE məhsul çeşidi səviyyələrə bölünmüşdür və modul səviyyəsi ilə birlikdə mühafizə funksiyalarının dəstəyi genişlənir. Dse 6020 idarəetmə qurğusu standart avtomatik başlanma tətbiqləri üçün generator qurğusu idarəetməsi kimi işləyir, mühərrik qorunması, əsas generator qorunması və əl ilə/avtomatik iş rejimlərini daxil edir. Avtomatik yük aşkarlama və açar idarəetməsi funksiyaları da daxildir; bu funksiyalar avtomatik köçürməni təmin edən obyektlər üçün vacibdir.
DSE 7320 MKII üçfazlı şəbəkə aşkarlaması və istifadəçi tərəfindən təmin edilən enerji mənbəyinin qorunmasını əlavə edir; beləliklə, generatoru və gələn şəbəkə təchizatını eyni zamanda izləməli olan avtomatik şəbəkə arızası tətbiqləri üçün uyğun seçimdir. O, həmçinin köçürmə idarəetməsi üçün Sinxronlaşdırma yoxlaması və Aktiv sinxronlaşma dəstəkləyir. Bu funksiyalar tək mənbəli rezerv təchizat sistemləri üçün əhəmiyyətsizdir, lakin nəzarət olunan enerji köçürmə ardıcıllığı tələb edən hər hansı bir obyekt üçün çox vacibdir.
Praktiki nəticə: Generatorun sadəcə şəbəkənin dayanması halında işə düşdüyü bir rezerv quraşdırma üçün DSE 6020 kifayət edə bilər. Generator və şəbəkə arasındakı gərginlik və tezlik sinxronlaşdırılması tələb olunan və ya paralel generator dəstləri ilə işləyən obyektlər üçün DSE 7320 MKII doğru spesifikasiyadır.
Asanlıqla nəzərdən qaçıla bilən spesifikasiya nüansları
Düzgün seçilmiş DSE idarəetmə qurğusu belə, quraşdırma dəyişənləri nəzərə alınmadıqda səmərəsiz ola bilər. Hər hansı bir DSE generator qurğusu idarəetmə qurğusunun sifarişini yekunlaşdırmadan əvvəl təsdiq etməyə dəyər bəzi məqamlar:
- Gərginlik reytinqi uyğunluğu: DSE idarəetmə qurğuları müxtəlif nominal gərginliklər üçün variantlarda təqdim olunur: 12 V və ya 24 V dəyişən cərəyan (DC) təchizatı və müxtəlif generatorların nominal çıxış gərginlik konfiqurasiyaları. İdarəetmə qurğusunun gərginlik reytinqini mühərrik akkumulyator sistemi və ya generatorun çıxışı ilə uyğunlaşdırmamaq, quraşdırma prosesini geciktirən bir sifariş xətasıdır. Sifariş verərkən həm təchizat gərginliyini, həm də ölçmə gərginlik aralığını təsdiqləyin.
- Quraşdırılma Çevrəvi Şərait: DSE modulları müəyyən iş temperaturu aralığı və daxilolma qorunması səviyyələri üçün reytinqlənmişdir. İsti iqlim şəraitində və ya havalandırılması məhdud olan açıq hava kabinetlərində panel quraşdırılmaları modulların istilik reytinqlərinə uyğun olaraq seçilməlidir. Mülayim şəraitdə stend testindən keçən idarəetmə qurğuları yayda panel ətraf temperaturu 50°C-dən yuxarı qaldıqda fərqli davranış göstərə bilər.
- Sertifikatlaşdırma və sahədə performans: DSE idarəetmə qurğusu CE və digər sertifikatlarla təmin edilir ki, bu da onun müəyyən edilmiş test standartlarına uyğunluğunu təsdiqləyir. Ancaq yalnız sertifikatların olması modulun düzgün quraşdırıldığını, qoruma parametrlərinin xüsusi mühərrik və alternatora uyğun olaraq konfiqurasiya edildiyini və ya sensor girişlərinin kalibrasiya edildiyini təsdiqləmir. Hər hansı yeni quraşdırmada hər bir qoruma funksiyasını məqsədli şəkildə aktivləşdirən quraşdırma testləri — yağ təzyiqinin aşağı olması simulyasiyası, maqnit qəbuledici ilə sürətin artması testi — sona qədər qorumanın gözlənilən kimi işlədiyini təsdiqləyən yeganə üsuldur.
Nəticə
DSE idarəetmə qurğusu bir mal məhsulu deyil. Düzgün təyin edilmiş modul ilə səhv təyin edilmiş modul arasındakı fərq, qəza şəraitində təhlükəsiz şəkildə dayandırılan generatorla bahalı zərər alan generator arasındakı fərq kimidir. Mühərrik qoruyucu funksiyaları ilə generator qoruyucu funksiyaları arasındakı fərqi başa düşmək, DSE 6020 və DSE 7320 kimi model səviyyələri arasındakı xüsusiyyət fərqlərini bilmək və istifadəyə verilməzdən əvvəl quraşdırmaya xas dəyişənləri yoxlamaq — bu addımlar düzgün sifariş edilmiş hissəni düzgün işləyən sistemə çevirməyə kömək edir.
DSE idarəetmə qurğularını böyük miqdarda alaraq satan wholeseyl alıcılar və paylayıcılar üçün yalnız hissə nömrəsi deyil, həmçinin texniki uyğunluq dəstəyi təmin edən təchizatçı ilə əməkdaşlıq etmək sahəyə çıxmadan əvvəl spesifikasiya səhvlərinin riskini azaldır.
