ما هي الوظائف الرئيسية لمتحكم مولدات البحار العميقة من طراز ٤٥٢٠؟
ا ٤٥٢٠ ديب سي تُعَدُّ وحدة التحكم وحدة اتخاذ القرارات بين مجموعة المولد والشبكة الكهربائية العامة ومعدات التحويل. وفي تركيبات الفشل التلقائي في التغذية الرئيسية النموذجية، تراقب وحدة التحكم إمداد الشبكة الداخل، وتُبلِّغ المحرك متى يبدأ التشغيل، وتتحقق مما إذا كان المولِّد جاهزًا للعمل، ثم تحوِّل الحمل في الوقت المناسب، وتُبلِّغ عن أي أوضاع غير طبيعية. وهذا أفيد بكثير من اعتبارها مجرد زر تشغيل بسيط: فـ ٤٥٢٠ ديب سي تُنسِّق وحدة التحكم سلسلةً من الإجراءات تحمي مجموعة المولد وتوفر للمُشغِّل رؤيةً واضحةً لما يحدث.
وبصفتي مستشارًا فنيًّا لمكونات تحكم المولدات، فإنني أولًا أؤكد بدقة إصدار الوحدة وتكوينها قبل تحديد وظائفها. فقد تختلف طريقة تكوين وحدة من عائلة DSE4520 حسب الشركة المصنِّعة الأصلية لمجموعة المولدات. ومع ذلك، فإن الأدوار الأساسية ٤٥٢٠ ديب سي المذكورة أدناه توضح ما يتوقعه المشترون والمشغِّلون عادةً من وحدة تحكم قادرة على أداء وظيفة الفشل التلقائي في التغذية الرئيسية (AMF).
١. تراقب إمداد الشبكة الكهربائية العامة وتقرِّر متى يلزم تشغيل مولد احتياطي
المهمة الأساسية لمُتحكِّم ٤٥٢٠ ديب سي في خدمة AMF هي مراقبة التغذية الكهربائية الرئيسية أو تغذية الشبكة. وعندما تُظهر الحدود المُهيَّأة أن التغذية قد انقطعت أو خرجت عن نطاق الجهد أو التردد المسموح به، يبدأ المتحكِّم تسلسل التشغيل الخاص به. ويمكنه أيضًا الاستجابة لإشارة بدء تشغيل عن بُعد، وفقًا لإعداداته. ولذلك يُستخدم متحكِّم AMF 4520 على نطاق واسع في أنظمة الطاقة الاحتياطية: فهو يوفِّر المنطق الذي يحوِّل حدث انخفاض جودة التغذية إلى استجابة منظَّمة من المولِّد.
يكتسب التوقيت أهميةً بالغة. فالإعداد المعقول يتجنَّب الاستجابة لاضطراب عابر، ومع ذلك لا ينبغي أن يؤخِّر تلبية طلب حقيقي للطاقة الاحتياطية. أما القيم الدقيقة للعتبات والتأخيرات وخيارات مراقبة الأطوار فهي مسجَّلة في سجل التجهيز وليس في مقال عام. فإذا كانت موقعكم يتعرَّض باستمرار لاضطرابات قصيرة، فيجب أن يراجعها فني المولِّد المسؤول.
٢. وهو يدير بدء تشغيل المحرك وإيقافه تلقائيًّا
حين يتم التأكُّد من شرط التشغيل، فإن ٤٥٢٠ ديب سي يُنظِّم هذا الوحدة تسلسل بدء تشغيل المحرك الاعتيادي: فهي قادرة على إصدار أوامر إمداد الوقود وتحريك عمود المرفق، ومراقبة محاولة التشغيل، والتعرُّف على اللحظة التي يصل فيها المجموعة إلى حالة تشغيلٍ صالحة للاستعمال. وبعد عودة طاقة الشبكة الكهربائية وانتهاء النظام من تسلسل العودة الخاص به، يمكن لمُتحكِّم أن يطبِّق فترة تبريد قبل إيقاف المحرك. وتقلِّل هذه المنطقية التلقائية للتشغيل/الإيقاف الحاجة إلى وجود شخصٍ ما أثناء انقطاع طاقة الشبكة.
من الشائع خطأً الاعتقاد بأن أي ٤٥٢٠ ديب سي لوحة تحكُّم تتصرَّف بنفس الطريقة بعد إرسال إشارة التشغيل. وفي الواقع، فإن التكوين المُركَّب هو الذي يُقرِّر التفاصيل مثل محاولات التشغيل، والتأخيرات الأمنية، والمدخلات، والمخرجات. أما الدليل الرسمي لمُتحكِّم Deep Sea 4520 الخاص بالإصدار المُركَّب فهو المصدر الصحيح لمعرفة وظائف الأزرار، وتعيينات الموصلات، وتعريفات المعايير.
٣. يتحقَّق من توافر المولِّد قبل تحميل المجموعة
بدء تشغيل محركٍ ليس أمراً مماثلاً لتوفير الطاقة لمبنى. ٤٥٢٠ ديب سي يقوم وحدة التحكم برصد ظروف جانب المولد لضمان نقل الحمل فقط عندما يعمل المجموعة ضمن المعايير المحددة لتلك التركيبة. وحسب نوع التطبيق والتكوين، يشمل ذلك جهد المولد، التردد، شروط الطور، استشعار سرعة المحرك، وتغذية راجعة عن حالة أجهزة التبديل.
هذه التسلسلية تحمي كلًّا من الحمل ومجموعة التوليد. كما تساعد المشغلين على تحديد ما إذا كانت المشكلة تتعلق ببدء تشغيل المحرك، أو بإخراج المولد، أو بعملية التبديل. وفي المراحل الأولى من عملية الشراء، يركّز المشترون عادةً على الشاشة والجهد الاسمي. وبعد عملية تشغيل صعبة، يتحول الاهتمام عادةً إلى مدخلات الاستشعار، والتغذية الراجعة من القواطع، وترتيب موصلات اللوحة — وهي تفاصيل تحدد ما إذا كانت وحدة التحكم قادرةً على أداء المهمة المخصصة لها.
٤. تتحكم في نقل الحمل ضمن نظام AMF
عندما تكون المجموعة جاهزة، فإن ٤٥٢٠ ديب سي يستطيع وحدة التحكم إصدار أوامر إلى المولد ذي الصلة ومفاتيح الاتصال أو القواطع الخاصة بالشبكة الكهربائية عبر مخرجاتها المُبرمَجة. وفي تطبيقات الفشل التلقائي للشبكة، يعني ذلك تحويل الحمل من مصدر شبكة غير مستقر إلى مصدر مولدٍ سليم، ثم الإشراف على العملية العكسية عند عودة طاقة الشبكة المستقرة مرةً أخرى. وتُعدّ أنظمة الحماية المتبادلة والتوصيلات المرتدة ضروريةً؛ إذ لا تستطيع وحدة التحكم تعويض أخطاء في توصيل مفتاح التحويل أو اختيار جهاز تحويل غير مناسب.
أما بالنسبة للمُشغِّل، فإن هذه الوظيفة تظهر كتبديلٍ بسيطٍ من الشبكة إلى المولد. أما خلف هذا التبديل، فتوجد سلسلةٌ من الفحوصات والتأخيرات والأوامر والتغذية الراجعة. ويكتسب هذا التمييز أهميةً كبيرةً عند تقييم وحدة التحكم بالمولد 4520 لتركيبها في نظام قائم: لذا يجب التأكُّد من متطلبات ترتيب التحويل الحالي قبل طلب وحدة بديلة.
٥. تعرض معلومات التشغيل وتُصدر تنبيهات

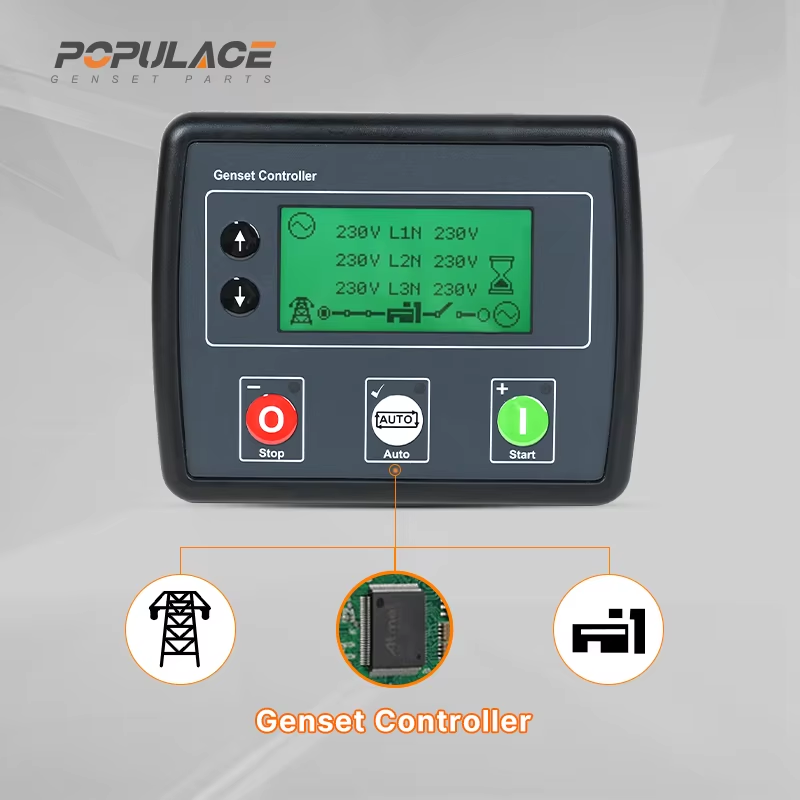

ا ٤٥٢٠ ديب سي الواحدة التحكمية تُعَدّ أيضًا واجهة محلية للتشغيل الروتيني. ويمكن أن تعرض الشاشة والمؤشرات حالة الواحدة التحكمية ووضع التشغيل والقياسات الكهربائية ومدخلات المحرك ذات الصلة والتحذيرات وإنذارات الإيقاف حسب التكوين المُعدّ. وتساعد هذه المعلومات فريق الصيانة في اتخاذ قرارٍ بشأن ما إذا كان الحدث يتطلب إعادة ضبط أو فحصًا أو استدعاءً لخدمة فنية.
الحماية مهمةٌ جدًّا لأن أعطال المولِّد لا ينبغي معاملتها كرسائل عادية. ٤٥٢٠ ديب سي لوحة التحكم يمكنها إصدار إنذار أو بدء إجراء وقائي عند اكتشاف ظروفٍ عبر مستشعراتها والمدخلات المُكوَّنة. ويختلف قائمة الإنذارات الفعلية باختلاف تكوين الشركة المصنِّعة الأصلية. ولا يجوز افتراض أن كل تسمية تظهر على الإنترنت موجودة فعلًا على وحدة مركَّبة معيَّنة؛ بل يجب مقارنة ملف تكوين الوحدة ومخطط التوصيلات الخاص بها مع متطلبات الموقع.
٦. وهي تدعم التشغيل اليدوي والآلي والموجَّه نحو الاختبار.
يحتاج المشغلون إلى وسيلة خاضعة للتحكم لتشغيل معدات الطوارئ والتحقق من سلامتها. و ٤٥٢٠ ديب سي يوفّر وحدة التحكم عادةً أوضاع تشغيل تفصل بين التدخل اليدوي والاستجابة التلقائية. ويُستخدم الوضع اليدوي لإجراء الفحوصات تحت الإشراف، بينما يسمح الوضع التلقائي لوحدة التحكم بالاستجابة لانقطاع التيار الكهربائي الرئيسي أو لشرط بدء التشغيل عن بُعد. ويعتمد سلوك الاختبار على التكوين المُحدَّد مسبقًا، لذا يجب تخطيطه بعناية كي يدرك العاملون ما إذا كان المولِّد سيشتغل دون حملٍ أم سيحوّل حمل المنشأة.
ولهذا السبب أيضًا يجب أن يشمل التدريب لوحة التحكم الفعلية، وليس الأوصاف العامة فحسب. وقبل استخدام دليل وحدة التحكم Deep Sea 4520، حدد الملصق المُرفق بها، وجيل البرمجيات الثابتة، ومخطط التوصيلات، ومتطلبات التحكم في التغييرات بالموقع. ولا يلغي إمكانات وحدة التحكم الحاجة إلى عزل آمن للأجهزة الكهربائية وإلى تنفيذ أعمال كهربائية من قِبل أشخاص مؤهلين.
ما الذي يجب التحقق منه قبل شراء أو استبدال وحدة تحكم 4520
البحث عن سعر جهاز Deep Sea 4520 يركز الكثيرون غالبًا على الوحدة فقط، لكن أقل سعر شراء لا يمثل في العادة العامل الحاسم الكامل. وللاستبدال أو تركيب لوحة جديدة، اجمع هذه التفاصيل أولًا:
- الطراز الدقيق لمتحكم التثبيت والنسخة المُستخدمة؛
- الدور التشغيلي المقصود: تشغيل تلقائي عند انقطاع التيار (AMF)، أو التشغيل التلقائي عن بُعد، أو تسلسل مخصص للموقع؛
- متطلبات استشعار التيار الكهربائي الرئيسي ومولد الطاقة، بما في ذلك الترتيب أحادي الطور أو ثلاثي الأطوار؛
- واجهة المحرك، وأسلوب استشعار السرعة، ونقاط الإدخال/الإخراج المتاحة؛
- نوع مفتاح الانتقال، وتغذية راجعة من القاطع أو الموصل، ونظام التداخل الوقائي؛
- ملف التهيئة الحالي، والمخطط الكهربائي، ومتطلبات الإنذار؛
بالنسبة لمشتري الجملة وشركات الصيانة، فإن توثيق هذه التفاصيل قبل طلب عرض سعر يقلل من خطر تلقي وحدة تشبه الوحدة المطلوبة ظاهريًّا لكنها غير مناسبة فنيًّا. وغالبًا ما يكون تأكيد التوافق الفني وتوثيق التوصيلات الكهربائية بوضوح أكثر قيمةً من مجرد تطابق سريع في رقم الطراز.
الخاتمة
الوظائف الرئيسية لـ ٤٥٢٠ ديب سي تتضمن وظائف وحدة التحكم مراقبة المرافق، والتحكم في تشغيل/إيقاف المولد تلقائيًّا، والتحقق من الجاهزية، والتحكم في نقل الحمل، والإبلاغ عن الإنذارات والحالات، والتشغيل القائم على الوضع. ومجتمعةً، تجعل هذه الوظائف المولد الاحتياطي يستجيب بطريقة منظمة عند انقطاع التيار الكهربائي العادي. أما الممارسة السليمة للاختيار فهي بسيطة: تحقَّق بدقة من تكوين وحدة التحكم، ومن واجهة المولد الكاملة/نظام النقل قبل الشراء أو التركيب أو إجراء أية تغييرات على المعايير.
