وصف منتج مفصل

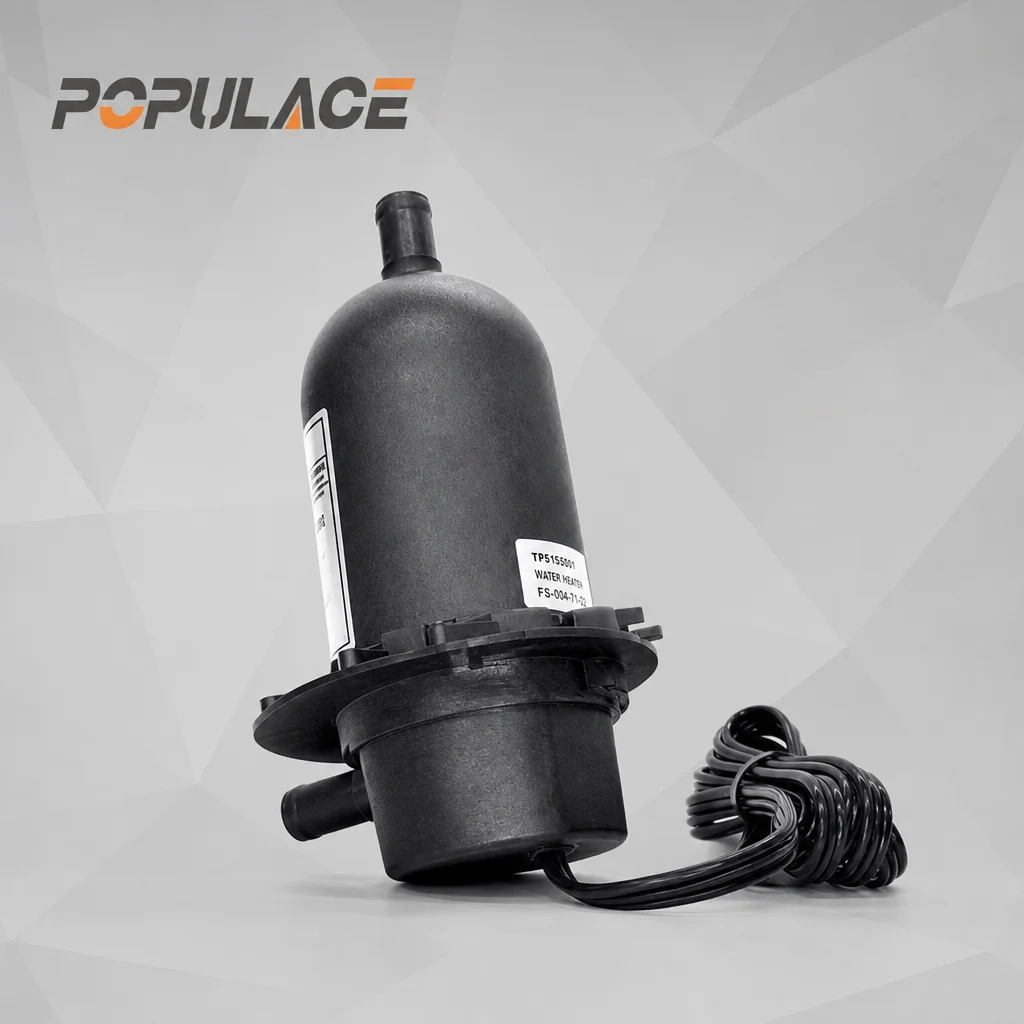

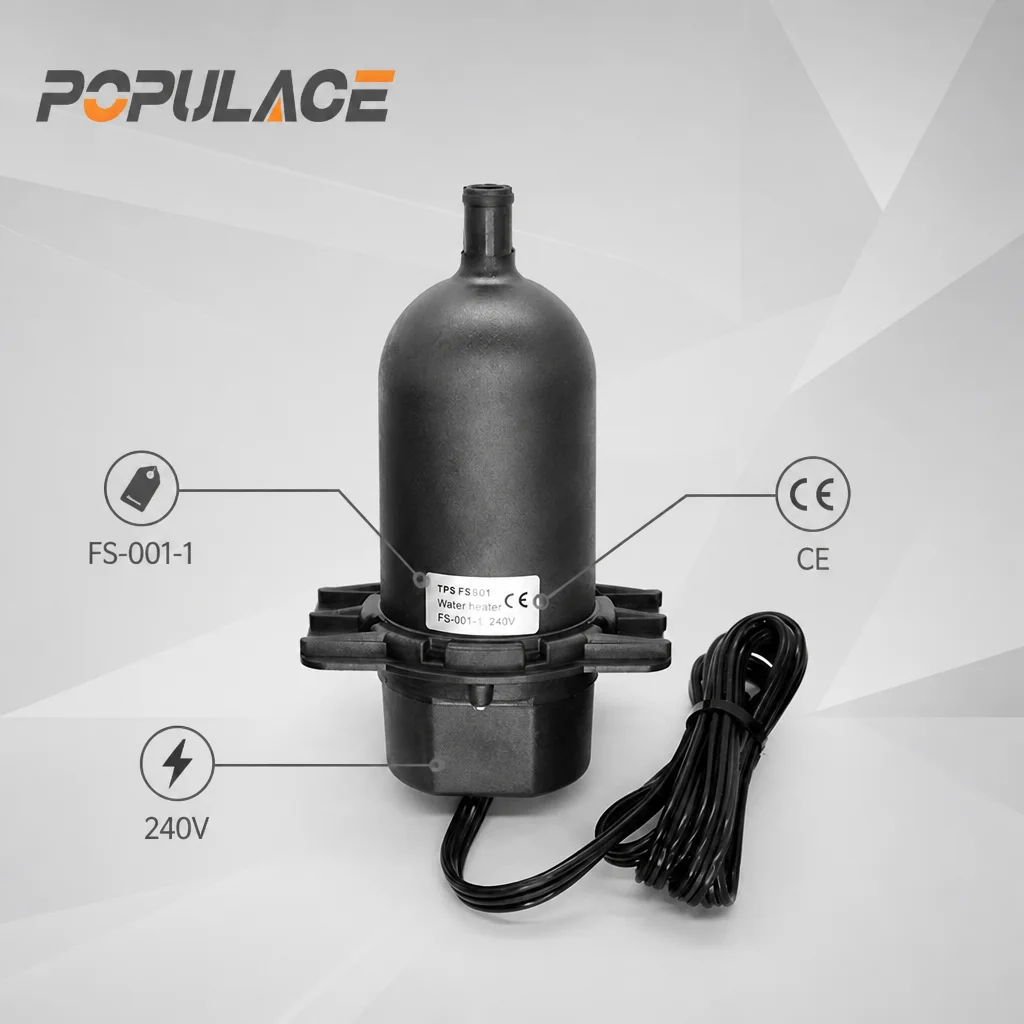

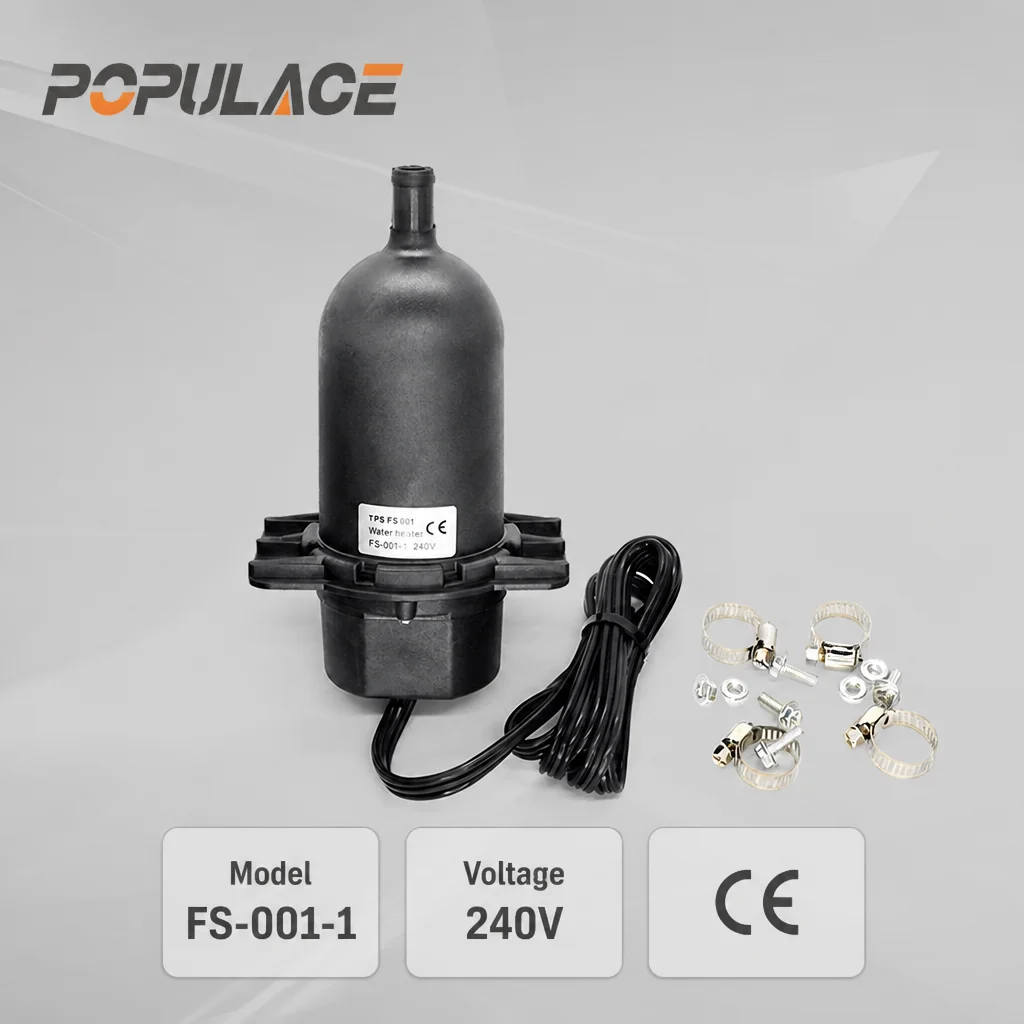

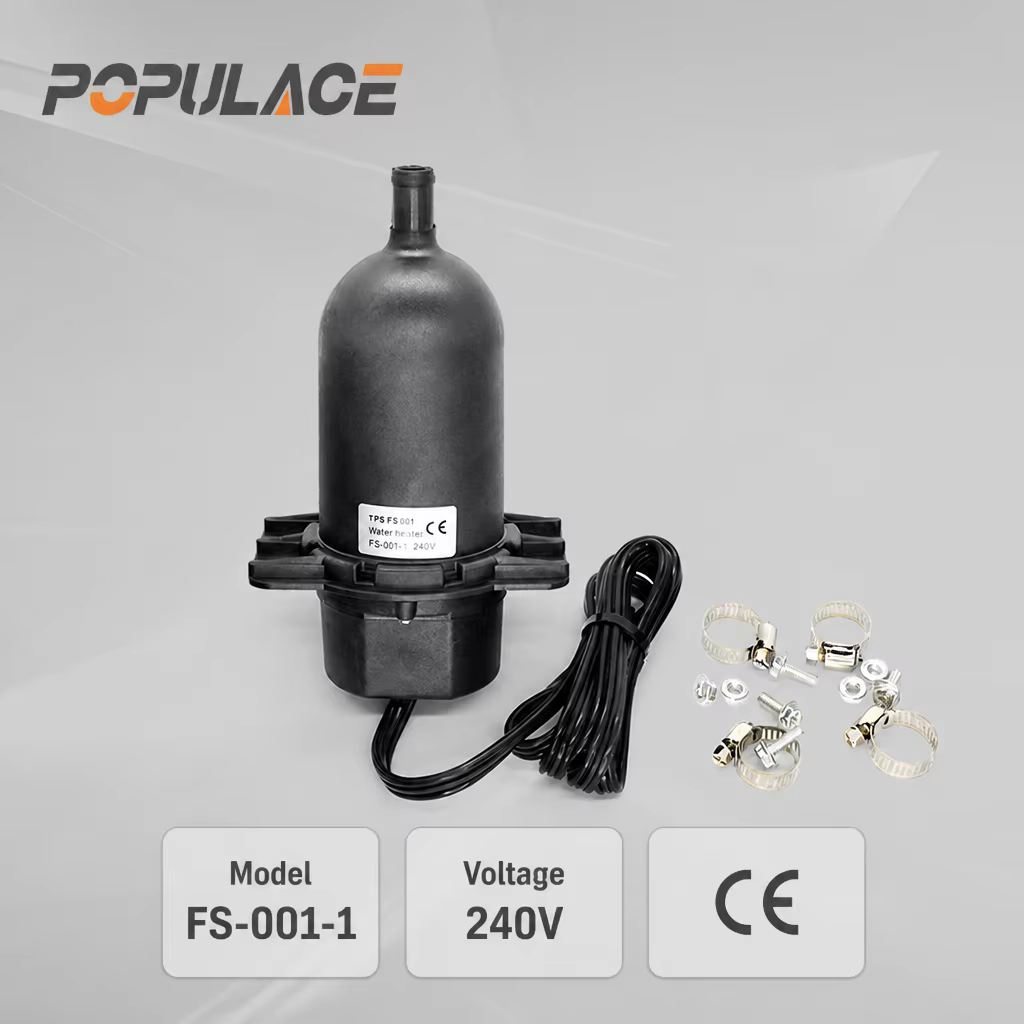

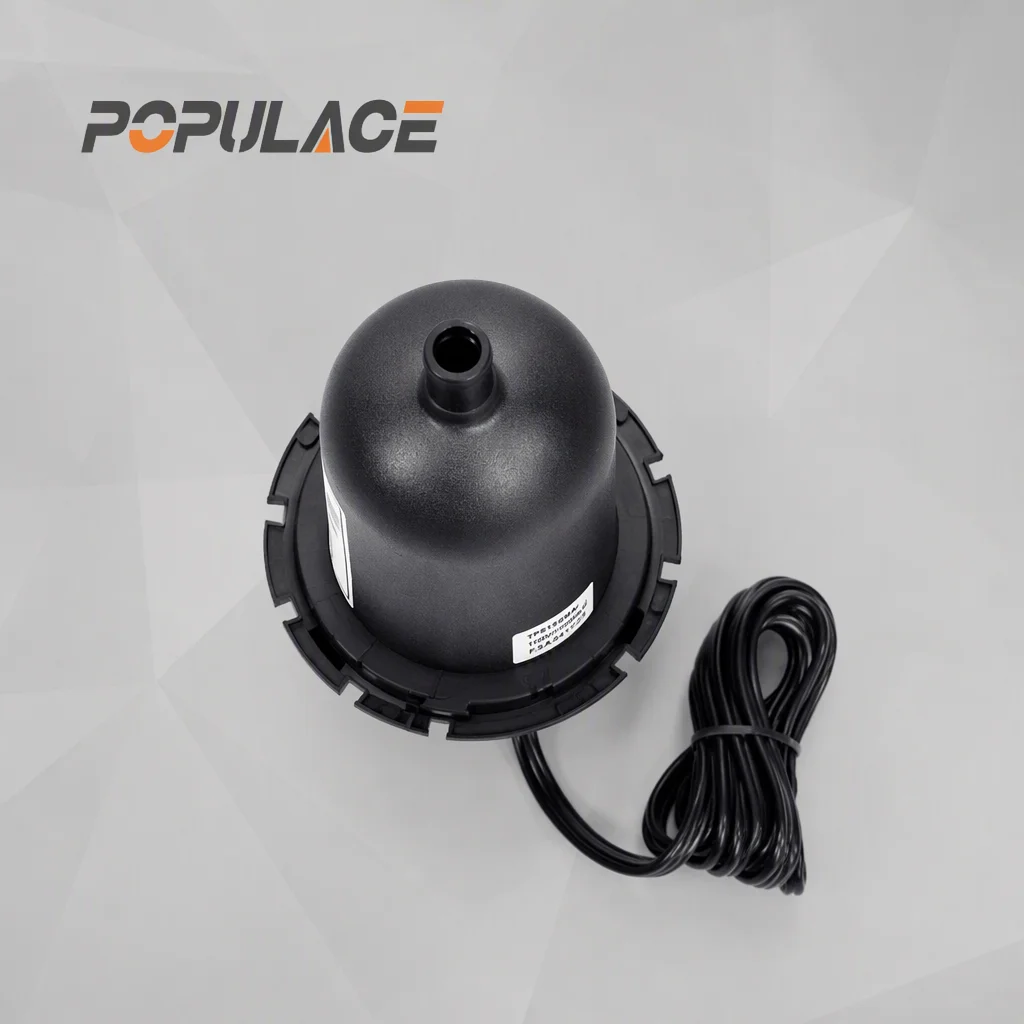

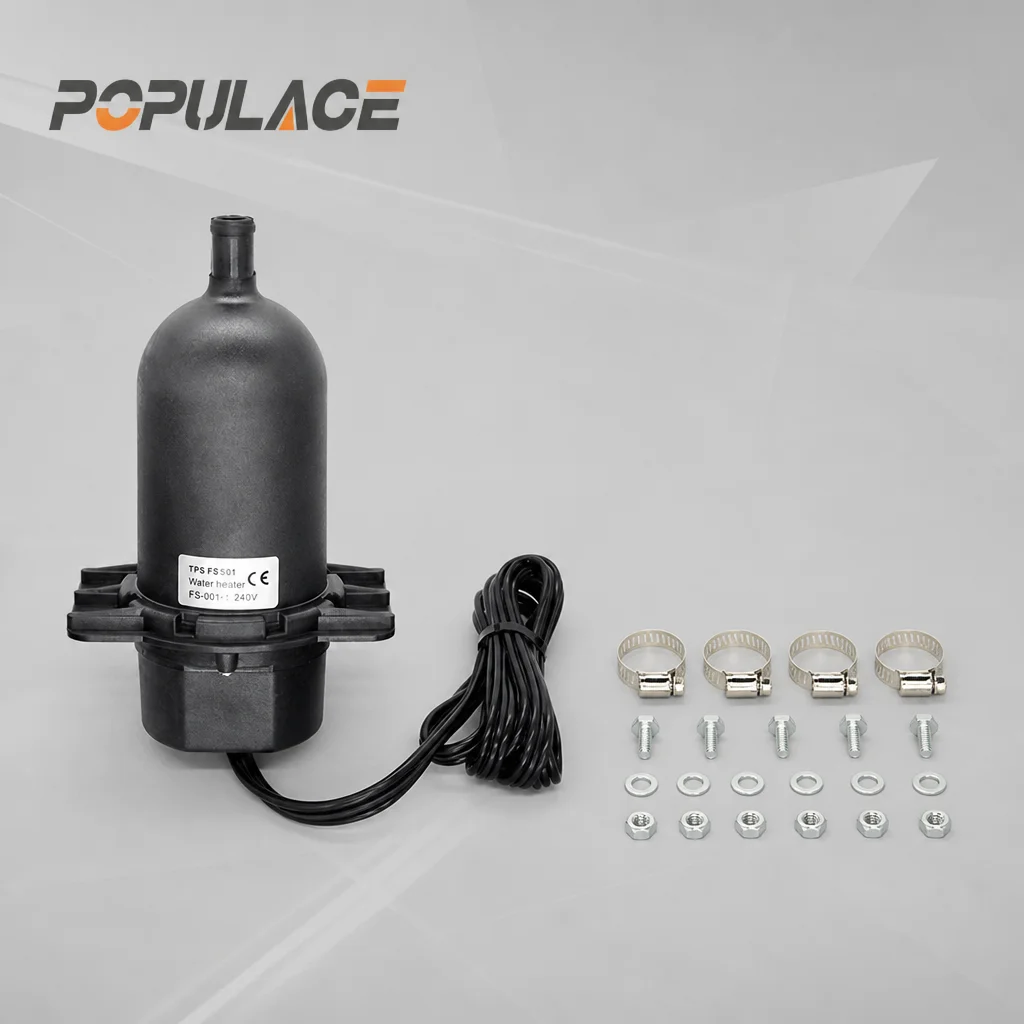

تواجه مولدات الديزل التي تبقى دون تشغيل في البيئات الباردة مجموعةً متوقعةً من التحديات: تكثف زيت المحرك، وانخفاض قدرة البطارية على التشغيل الأولي، وانخفاض درجة حرارة المبرد مما يصعّب الإشعال الأولي. ويُعالَج سخان غلاف الماء هذه الظروف عند مصدرها—من خلال تسخين مبرد المحرك قبل التشغيل. وتتكوّن هذه الوحدة ذات القدرة ١٠٠٠ واط من عنصر تسخين مصنوع من الفولاذ المقاوم للصدأ ودارة ترموستات مدمجة، وهي مصممة لتوزيع الحرارة عبر غلاف الماء بواسطة ظاهرة التوصيل الحراري الطبيعي (الثرموسيفون) أو عبر دوران مساعد حسب اتجاه التركيب.
تتيح وظيفة التحكم القابلة للضبط في درجة حرارة المُسخِّن للفنيين تحديد نقاط التشغيل والإيقاف وفقًا لتوصيات الشركة المصنِّعة للمحرك بشأن التشغيل البارد. ولمعظم مولِّدات الديزل في نطاق سعة المحرك من ٠ إلى ٥,٧ لتر، يوفِّر ضبط القيمة بين ٤٠°م و٥٠°م توازنًا عمليًّا بين جاهزية التشغيل والكفاءة في استهلاك الطاقة. أما هيكل المُسخِّن المصنوع من الفولاذ المقاوم للصدأ فهو ليس خيارًا تجميليًّا فحسب، بل يقاوم التآكل الناتج عن التعرُّض الطويل الأمد لمادة التبريد، بما في ذلك الإضافات الحمضية العضوية الموجودة في تركيبات مضادات التجمد الحديثة طويلة المدى.
يتم تركيب الجهاز وفق النمط التقليدي لسخانات الغلاف المائي الشاملة: حيث يُثبَّت الوحدة أفقيًّا على هيكل قاعدة المولِّد أو على جسم المحرك، مع توجيه منفذ المخرج نحو الأعلى لتسهيل خروج الهواء أثناء التعبئة الأولية. ويتصل المنفذ الداخل بالدائرة السفلية لمائع التبريد، بينما يغذّي المنفذ الخارج القناة المائية العلوية، مكوِّنًا حلقة حراريةً لتوزيع الحرارة عبر الغلاف. وبما أن السخان يعمل بشكل مستقل عن حالة تشغيل المحرك، فإنه يستمر في تسخين مائع التبريد حتى أثناء وضع الاستعداد للمولِّد—وبذلك يحافظ على درجة حرارة جسم المحرك ضمن النطاق المطلوب للتشغيل الفوري.
للمشترين من الشركات، تكمن القيمة العملية في التوحيد القياسي. فمواصفة واحدة لسخان غلاف مائي بقدرة ١٠٠٠ واط يمكن أن تغطي نماذج متعددة لمولدات الطاقة ضمن أسطولٍ واحد، ما يبسّط إدارة مخزون قطع الغيار ويقلل عدد الوحدات المُخزَّنة في قسم الخدمة.
الميزات الرئيسية
تحكم قابل للضبط في الحرارة. يتيح الثرموستات المدمج ضبط درجات حرارة التشغيل وإيقاف التشغيل في الموقع. ويمكن للفنيين ضبط نطاق التسخين بدقة ليتوافق مع توصيات الشركة المصنعة الأصلية لبدء التشغيل في الأجواء الباردة، أو ليتكيف مع التغيرات الموسمية في درجة الحرارة المحيطة دون الحاجة إلى استبدال الجهاز.
غرفة تسخين مصنوعة من الفولاذ المقاوم للصدأ. يوجد عنصر التسخين داخل هيكل من الفولاذ المقاوم للصدأ، الذي يقاوم التآكل الناتج عن تركيبات سائل التبريد، بما في ذلك الجلايكول وحزم الإضافات. وهذا يطيل عمر الخدمة في التركيبات التي لا يُستبدل فيها سائل التبريد بشكل متكرر.
تكوين تثبيت عالمي. يستخدم المُسخِّن تخطيط اتصال قياسي يتكوَّن من دعامة وأنبوب، وهو متوافق مع معظم أطر مولدات الديزل المبرَّدة بالماء. وتتقبَّل منافذ الدخول والخروج أحجام أنابيب التبريد الشائعة، مما يقلِّل من وقت التركيب وصعوبة تأمين القطع.
تصميم متوافق مع نظام التبريد بالدوران الحراري. اتجاه المنفذ الرأسي يدعم دوران التبريد الطبيعي دون الحاجة إلى مضخة خارجية في معظم حالات التركيب. أما عند التفضيل على الدوران الإجباري، فيمكن دمج الوحدة في دائرة كهربائية تحتوي مضخة دوران.
مخرج حراري بقدرة ١٠٠٠ واط. تبلغ القدرة المُعلَّنة ١ كيلوواط، وهي مُعدَّلة لتناسب محركات الديزل الصغيرة والمتوسطة السعة، ما يوفِّر كمية حرارة كافية لرفع درجة حرارة سائل التبريد ضمن فترة زمنية عملية، مع تجنُّب الكثافة العالية جدًّا للطاقة الكهربائية على سطح العنصر السخّان.
المواصفات الفنية
| الطراز |
FS-001-0.5 |
FS-001-1 |
FS-001-1.5 |
FS-001-2 |
| القدرة المُصنَّفة |
500 واط |
1000 واط |
1500 واط |
2000W |
| الجهد المُصنَّف |
AC240V |
| التيار المقنن |
2 أمبير |
4.2A |
6.3A |
8.3A |
| سعة المحرك |
٠–٢٫٥ لتر |
٢٫٥–٥٫٧ لتر |
٥٫٧–٨٫٢ لتر |
٨٫٢–١٣ لتر |
| نقطة ضبط الثرموستات |
زاوية 45 درجة |
| مفتاح درجة الحرارة |
إيقاف/٤٥°م، تشغيل/٢٥°م، مُخصَّص |
| مقاومة العزل |
≥٥٠ ميغاأوم |
| القوة الكهربائية |
تيار متناوب ١٫٥ كيلوفولت لمدة دقيقة واحدة |
| حجم المدخل/المخرج |
١٦ مم |
| أقصى ضغط مائي |
0.5 ميجا باسكال |
| فئة الحماية |
IP54 |
| الدول المطبقة |
روسيا |
كندا |
الولايات المتحدة |
الدنمارك |
المزايا الفنية
كفاءة حرارية عبر التلامس المباشر مع سائل التبريد. وخلافًا لسخانات الكتل الخارجية التي تعتمد على التوصيل الحراري عبر الأسطح المعدنية، يوضع عنصر التسخين في سخان الغلاف المائي في تلامس مباشر مع دائرة سائل التبريد. ويُحقِّق هذا التصميم نقل الحرارة إلى السائل بدلًا من نقلها إلى الهواء المحيط، مما يركِّز الطاقة في المكان الذي يؤثِّر فيه مباشرةً على أداء التشغيل الأولي.
الأسطح المعرضة للتآكل مقاومة للتآكل. البناء من الفولاذ المقاوم للصدأ يعالج عيبًا شائعًا في سخانات السوائل: التآكل الداخلي الذي يؤدي إلى تدهور غلاف العنصر. وغالبًا ما تحتوي أنظمة سوائل التبريد في مولدات الديزل على الجليكول والماء وحزم المضافات التي قد تهاجم المعادن ذات الدرجة الأدنى مع مرور الزمن. ويوفّر الفولاذ المقاوم للصدأ حاجزًا متينًا ضد هذه التفاعلات الكيميائية.
التشغيل المستقل عن وحدات تحكم المحرك. يعمل السخان بدائرة منظم حرارة خاصة به، ويستمد طاقته من مصدر تيار متناوب قياسي. ولا يتطلب دمجه مع وحدة تحكم المولد أو وحدة التحكم الإلكترونية للمحرك (ECU)، مما يبسّط عملية تركيبه لاحقًا في مولدات أقدم أو في بيئات أس fleets المختلطة حيث تختلف هياكل وحدات التحكم.
قابل للضبط في الموقع دون الحاجة إلى أدوات متخصصة. يمكن لفنيي الصيانة الوصول بسهولة إلى ضبط منظم الحرارة دون الحاجة إلى برامج خاصة أو معدات معايرة. وهذا يقلل من وقت التوقف عند الحاجة إلى تعديل النقاط المُحددة بسبب التغيرات الموسمية أو بعد إصلاحات نظام سوائل التبريد.
متوافق مع أنواع السوائل المبرِّدة الشائعة. السخَّان مناسب للاستخدام مع خليط السوائل المبرِّدة القياسي المكوَّن من إيثيلين جليكول وبروبيلين جليكول. وتتيح هذه التوافقية تركيب السخَّان دون الحاجة إلى تفريغ السائل المبرِّد الموجود أو استبداله، بشرط أن يكون النظام نظيفًا وخاليًا من الأتربة والشوائب.
التطبيقات
مجموعات مولدات الطاقة في وضع الاستعداد. يجب أن تبدأ مولدات الطوارئ والاحتياطية في المستشفيات ومراكز البيانات ومنشآت الاتصالات خلال ثوانٍ معدودة بعد انقطاع التيار الكهربائي. ويقلِّل ارتفاع درجة حرارة جسم المحرك من زمن التشغيل الأولي ويدعم قبول الحمل فورًا. ويحافظ سخَّان الغلاف المائي على ارتفاع درجة حرارة السائل المبرِّد أثناء فترات الاستعداد الطويلة.
مولدات الطاقة الأساسية والتركيبات النائية. تواجه المولدات العاملة في المواقع الخارجة عن الشبكة أو في المناخات الباردة درجات حرارة محيطة قد تنخفض دون الحد الأدنى العملي لتشغيل محركات الديزل في الظروف الباردة. ويوفِّر السخَّان إدارة حرارية محلية دون الحاجة إلى غرفة مُسخَّنة.
عمليات صيانة الأسطول. تستفيد أسطول الخدمات التي تُدار بها مولدات من علامات تجارية متعددة من مواصفة عامة لسخان غلاف الماء. ويمكن لرقم قطعة واحدة أن يغطي نطاقًا من سعات المحركات، ما يبسّط إدارة المخزون ويقلل خطر تخزين سخانات غلاف ماء مخصصة للمحركات والتي أصبحت قديمة.
المعدات البحرية و оборудования الإنشائية. تواجه المحركات الديزل المبرَّدة بالماء في الأنظمة البحرية المساعدة وآلات البناء تحديات التشغيل البارد نفسها التي تواجهها مولدات الطاقة الثابتة على اليابسة. وتتناسب التصنيعة من الفولاذ المقاوم للصدأ والتصميم المدمج مع غرف المحركات ومحالِّ المعدات حيث تكون المساحة ومقاومة التآكل أولويتين.
وحدات الطاقة الزراعية وأنظمة الري. تكون المعدات الموسمية التي تبقى دون تشغيل لأشهرٍ عديدة عُرضةً بشكل خاص للتآكل الناتج عن التشغيل البارد. ويقلل تسخين سائل التبريد مسبقًا قبل التشغيل من فترة التشغيل الجاف التي لا يصل فيها ضغط الزيت بعدُ إلى الأسطح الحرجة.
الأسئلة الشائعة
س: ما الفرق بين سخان غلاف الماء وسخان الجسم؟
أ: تُستخدم هذه المصطلحات غالبًا بشكل مترادف في قطاع مولدات الطاقة. وتسخّن سخان الغلاف المائي تحديدًا سائل التبريد الخاص بالمحرك الموجود في الغلاف المائي المحيط بالأسطوانات. وبعض سخانات الجسم يستخدم عنصر غمر في سدّ التجمد، بينما تُركَّب سخانات الغلاف المائي عادةً على التوالي داخل دائرة سائل التبريد. وكلا النوعين يؤدي نفس الغرض: رفع درجة حرارة المحرك قبل التشغيل.
س: هل يمكن استخدام هذا السخان بقدرة ١٠٠٠ واط على مولّد ذي سعة أسطوانات تزيد عن ٥,٧ لتر؟
ج: تصنيف القدرة البالغ ١٠٠٠ واط هو الأنسب للمحركات ذات السعة من ٠ إلى ٥,٧ لتر في التطبيقات الثابتة النموذجية. وقد تتطلب المحركات الأكبر سعةً قدرةً كهربائية أعلى (من ١٥٠٠ إلى ٤٠٠٠ واط) لتحقيق نفس الارتفاع في درجة الحرارة خلال فترة زمنية معقولة. وتوفّر شركة KYGENPOWER تصنيفات قدرة بديلة؛ يُرجى التواصل مع فريق المبيعات مع إرفاق مواصفات محرككم.
س: هل يتطلب هذا السخان وجود مضخة تدوير؟
أ: في معظم تركيبات المولدات، يعمل السخان عبر تأثير التوصيل الحراري الطبيعي — حيث يصعد سائل التبريد الدافئ عبر المنفذ الخارجي ويسحب سائل التبريد الأبرد عبر المنفذ الداخلي. ولا يلزم وجود مضخة إذا كان السخان مثبتًا أسفل مستوى سائل التبريد وكان المنفذ الخارجي موجَّهًا نحو الأعلى. أما في التركيبات التي تتضمَّن أنابيب طويلة أو مسارات معقَّدة، فقد تحسِّن المضخَّة الدوَّارة توحُّد درجة الحرارة.
س: ما الصيانة المطلوبة لسخان الغلاف المائي؟
ج: يُوصى بفحص دائرة سائل التبريد دوريًّا للبحث عن الشوائب أو الرواسب. ويجب الحفاظ على سائل التبريد وفق الجدول الزمني الذي حدَّده مصنع المحرك. وإذا انخفض أداء تسخين السخان، فقد يكون العنصر السخاني قد تراكمت عليه طبقة من الكلس أو قد انحرفت حرارة الترموستات عن قيمتها المُحدَّدة. ولا يُصمَّم هذا الجهاز ليتم فك عنصر التسخين فيه في الموقع.
س: هل يتوافق هذا السخان مع أنظمة الطاقة ذات الترددين ٥٠ هرتز و٦٠ هرتز؟
أ: عنصر التسخين مقاوم ويعمل على جهد تيار متناوب. التردد لا يؤثر في إنتاجية التسخين. تأكَّد من أن جهد التغذية يتطابق مع تكوين السخان الذي طلبته (120 فولت أو 240 فولت).
